Installatieschema,
voor Open Dutch Fiber

Alle informatie over het aansluiten van jouw netwerk apparatuur.

Op deze pagina:

Installatieschema Instellingen voor jouw router Vrije modemkeuze

Installatieschema voor ODF

Als je alle apparatuur in huis hebt kan je beginnen met het aansluiten. Bij je bestelling heb je de benodigde apparatuur gekregen om de Draytek Router correct aan te sluiten of de omvormer ontvangen om het goed aan te sluiten met omvormer.

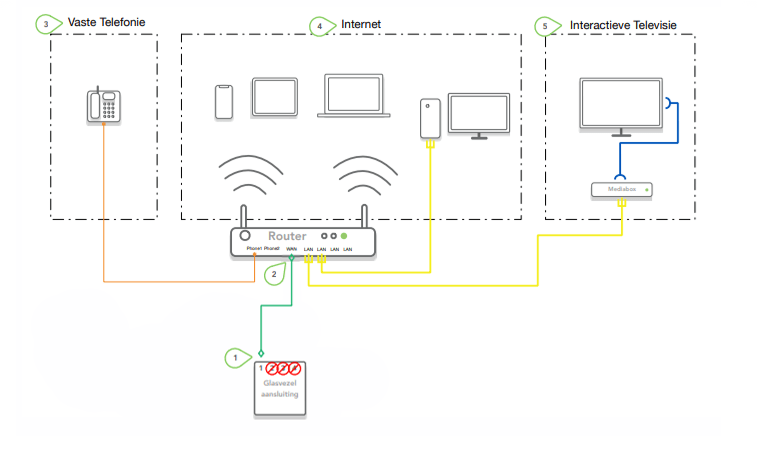

Installatie-schema

Als jouw modem/router een glasvezelaansluiting heeft kan je deze direct aansluiten op het netwerk van E-fiber. Mocht dit niet het geval zijn kan je via een omvormer jouw modem aansluiten. Hieronder vind je hoe alles stap voor stap aan elkaar aangesloten moet worden.

1. Je glasvezel aansluiting

Sluit de meegeleverde glasvezelkabel aan op poort 1 van de glasvezel aansluiting in je huis. Sluit het ander uiteinde aan op de glasvezel aansluiting van de omvormer. Deze is op de hoek onder een kapje te vinden

2. Je modem aansluiten

Sluit de Omvormer aan op het modem door middel van de bijgeleverde netwerkkabel. Deze kabel moet lopen van de LAN1 poort op de omvormer naar de Wan poort op het modem Belangrijk: Voor het beste Wi-Fi bereik is het belangrijk dat de antennes goed op de router zijn gedraaid.

3. Je telefonie aansluiten

Gebruik voor telefonie de telefonie poort op je modem. Deze aansluiting is bestemd voor de analoge telefoonlijn.

4. Je interactieve televisie aansluiten

Sluit de mediabox met een netwerkkabel aan op 1 van de beschikbare LAN poorten van het modem. Sluit hem vervolgens aan op het stroom en met de HDMI kabel aan op je televisie.

Instellingen voor jouw router

Hier vind je alle instellingen die je nodig hebt om je eigen modem goed te laten werken op ons netwerk.

Internet:

- De PPPoE gegevens krijg je van ons opgestuurd.
- Ga naar de PPPoE instellingen van je modem en vul je gebruikersnaam en wachtwoord in.
- We gebruiken geen vlan en geen andere spannende instellingen.

Televisie:

- Ga naar je WAN instellingen en activeer Channel 5 op de Multi VLAN
- Gebruik VLAN tag: 37
- Zet de WAN open voor IPTV
- WAN IP Netwerk instellingen: Obtain automatically by DHCP

- Maak het volgende IP object aan:
- Interface: any
- Address Type: Single address
- Start IP address: 185.24.175.211, Voeg deze samen tot een IP groep

- Maak een nieuwe route policy aan:
- Verwijs hier naar de IP group die je net hebt aangemaakt
- Verwijs naar de WAN (channel 5)
- Gebruik default gateway
- Force NAT

- Activeer ALG (onder NAT)
- RTSP op poort 554 (TCP & UDP geactiveerd)

IGMP instellingen
- Activeer IGMP Proxy & IGMP Snooping

Telefonie:

Bij je abonnement krijg je van ons de bijbehorende SIP gegevens:

Username
Password
Server

De codec wordt door onze telefooncentrale toegewezen.

Vrije modemkeuze: Gebruik jouw eigen router

Fysieke aansluiting op het Open Dutch Fiber netwerk:

Op het netwerk van E-Fiber wordt de aansluiting afgeleverd op een Glasvezel aansluitpunt met twee poortjes. De diensten van Glasnet worden altijd afgeleverd op poort 1 van het glasvezel aansluitpunt. De poort is van het type SC/APC.

Voordat je jouw modem en/of router gaat aansluiten of aanschaffen is het belangrijk om te controleren wat het apparaat aan moet kunnen om goed te presteren. Controleer of jouw modem of router een Ethernet of SFP-aansluiting heeft zodat je de juiste spullen in huis haalt.

Modem/router met SFP/SFP+ aansluiting:

Je krijg van ons de benodigde hardware in bruikleen om de verbinding tussen glasvezelaansluiting en router tot stand te brengen:

Glasvezelkabel: SC/SC-APC
SFP-module: TX 1310 nm, RX 1490/1550 nm, SC-UPC aansluiting. Compatible met Draytek.
Als jouw router hier niet mee compatible is dan kan je zelf een andere aanschaffen. De SFP-module moet dan aan de volgende eisen voldoen: TX 1310 nm, RX 1490/1550 nm, SC-UPC aansluiting.

Router met Ethernet aansluiting:

Jouw router heeft niet de juiste aansluiting om de glasvezel kabel in te steken. Hiervoor heb je een omvormer nodig. Je hebt gelukt! Deze krijg je van ons in bruikleen om de verbinding tussen glasvezelaansluiting en router tot stand te brengen:

Glasvezelomvormer: TP-Link MC220L
Glasvezelkabel: SC-APC/SC-UPC van 1 meter
SFP-module: TX 1310 nm, RX 1490/1550 nm, SC-UPC aansluiting. Compatible met Draytek.
Je bent vrij om zelf een glasvezel omvormer, glasvezelkabel en SFP-module te kopen. Omvormer mag anders zijn. Maar let op dat de SFP module de juiste specificaties heeft en dat de kabel in jouw SFP module en de glasvezel aansluiting past.
