Installatieschema,
voor KPN

Alle informatie over het aansluiten van jouw netwerk apparatuur.

Meer informatie over KPN

Op deze pagina:

Vrije modemkeuze Installatieschema Instellingen voor jouw router

Vrije modemkeuze: Gebruik jouw eigen router

Fysieke aansluiting op het KPN netwerk:

Op het netwerk van KPN wordt de aansluiting afgeleverd op verschillende type glasvzel aansluitingen. Ook maakt KPN gebruik van verschillende netwerk technieken. Nieuw gebouwde aanlsuitingen zijn meestal van het type XGS-PON. Oudere aansluitingen zijn vaak van het type AON. De glasnet helpdesk kan jou informeren na je bestellen over het type aansluiting. Voor de kwaliteit van jouw verbinding zit er geen verschil tussen de netwerk technieken. Het is wel belangrijk dat je de juiste hardware gebruikt voor jouw aansluiting.

Voordat je jouw modem en/of router gaat aansluiten of aanschaffen is het belangrijk om te controleren wat het apparaat aan moet kunnen om goed te presteren. Controleer of jouw modem of router een Ethernet of SFP-aansluiting heeft zodat je de juiste spullen in huis haalt.

Modem/router met SFP/SFP+ aansluiting op het XGS-PON Netwerk:

ALS KPN gebruik maakt van XGS-PON als netwerk technologie op jouw adres betekend dit dat wij jouw modem koppelen aan jouw adres. Als je een ander modem wilt gebruiken zal je jouw serie nummer door moeten geven aan ons. Infomeer via het Tweakers forum of er al andere gebruikers ervaring hebben met het door jouw gewenste modem.
Indien je een SFP+ module wilt gebruiken dan kan je een Zaram SFP+ aanschaffen via Glasnet. De Zaram SFP+ module is in gebruik bij meerdere Glasnet klanten en wordt ook ondersteund door KPN.

Glasvezelkabel: SC/SC-APC
SFP+ Module: Eentje met ondersteuning voor XGS-PON zoals de Zaram.

Modem/router met SFP/SFP+ aansluiting op het AON Netwerk:

ALS KPN gebruik maakt van AON als netwerk technologie op jouw adres betekend dit dat wjouw glasvezel lijn is gekoppeld aan jouw adres. Je bent vrij om een ander type modem of SFP module te gebruiken.
Glasnet kan een glasvezelkabel en SFP module leveren voor de meeste routers. Je kan dit navragen bij de Glasnet Helpdesk.

Fiber type: Met SC/PC connector (blauw) of SC/APC connector (groen). De gebruikte connector in de FTU kan verschillen. Verbind deze via een koppelblokje van het goede type (kleur). Let op: verbind nooit verschillende kleuren!
SFP Specs: X 1310 nm / RX 1490 nm / 14KM Range / >15dB power budget

Router met Ethernet aansluiting:

Maak gebruik van de door KPN geleverde omvormer. Deze is van de juiste specificaties.

Glasvezelomvormer: Nokia of Genexis
Glasvezelkabel: Deze is geintegreerd in de omvormer. Je klikt de omvormer op de glasvezel aansluiting.
Je krijgt de omvormer in bruikleen.
Gebruik een korte UTP kabel om de omvormer te verbinden met de WAN poort van jouw router.

Installatieschema voor KPN

Als je alle apparatuur in huis hebt kan je beginnen met het aansluiten. Bij je bestelling heb je de benodigde apparatuur gekregen om jouw router correct aan te sluiten. Standaard levert KPN de internet verbinding af met een UTP aansluiting. Dit kan met een omvormer voor het AON of GPON netwerk zijn. Als je nog geen omvormer hebt dan zorgen wij dat je deze van ons krijgt.

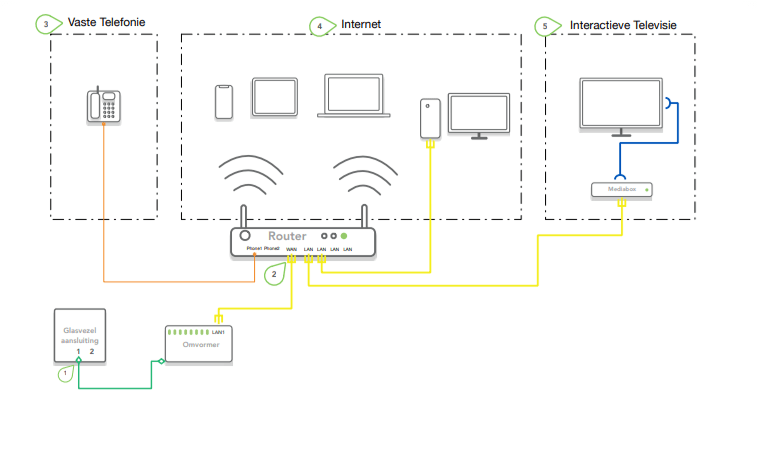

Installatie-schema

Sluit altijd eerst de omvormer aan om jouw glasvezel verbinding te activeren. Daarna kan je de router aansluiten.

1. Je glasvezel aansluiting

Klik de omvormer op de glasvezel aansluiting in jouw huis. Let op dat je alle bescherm dopjes verwijderd voor je de omvormer plaatst. Sluit de omvormer aan op het stroomnet.

2. Je router aansluiten

Sluit de ethernet kabel aan op de omvormer en verbind de kabel met de Wan poort op het modem. Belangrijk: Voor het beste Wi-Fi bereik is het belangrijk dat de antennes goed op de router zijn gedraaid.

3. Je telefonie aansluiten

Gebruik voor telefonie de telefonie poort op je modem. Deze aansluiting is bestemd voor de analoge telefoonlijn.

4. Je interactieve televisie aansluiten

Sluit de mediabox met een netwerkkabel aan op 1 van de beschikbare LAN poorten van het modem. Sluit hem vervolgens aan op het stroom en met de HDMI kabel aan op je televisie.

Instellingen voor jouw router

Hier vind je alle instellingen die je nodig hebt om je eigen modem goed te laten werken op ons netwerk.

Internet:

- Zorg dat je VLAN 6 gebruikt op jouw WAN interface.
- De PPPoE gegevens krijg je van ons opgestuurd.
- Ga naar de PPPoE instellingen van je modem en vul je gebruikersnaam en wachtwoord in.

Televisie:

- Ga naar je WAN instellingen en activeer Channel 5 op de Multi VLAN
- Gebruik VLAN tag: 37
- Zet de WAN open voor IPTV
- WAN IP Netwerk instellingen: Obtain automatically by DHCP

- Maak het volgende IP object aan:
- Interface: any
- Address Type: Single address
- Start IP address: 185.24.175.211, Voeg deze samen tot een IP groep

- Maak een nieuwe route policy aan:
- Verwijs hier naar de IP group die je net hebt aangemaakt
- Verwijs naar de WAN (channel 5)
- Gebruik default gateway
- Force NAT

- Activeer ALG (onder NAT)
- RTSP op poort 554 (TCP & UDP geactiveerd)

IGMP instellingen
- Activeer IGMP Proxy & IGMP Snooping

Telefonie:

Bij je abonnement krijg je van ons de bijbehorende SIP gegevens:

Username
Password
Server

De codec wordt door onze telefooncentrale toegewezen.
